Micro是谁?

哪款精确值高、持续性耐磨性佳的

新一代液压卡盘

无可比较的精度  ，新一代的动卡突破

适用机械:

特殊型专用CNC数控加工中心

适用场景:

金属质棒材、钢管、法兰盘、盘休型材的夹紧加工处理

颠覆性的μm级精度

为导致精确生而的新型Micro,创立了重塑认知能力的气动三爪卡盘导致精确: 卡爪生产后,从复夹持精确可靠在μm级,这里是这个世界通用版营造精确之巅

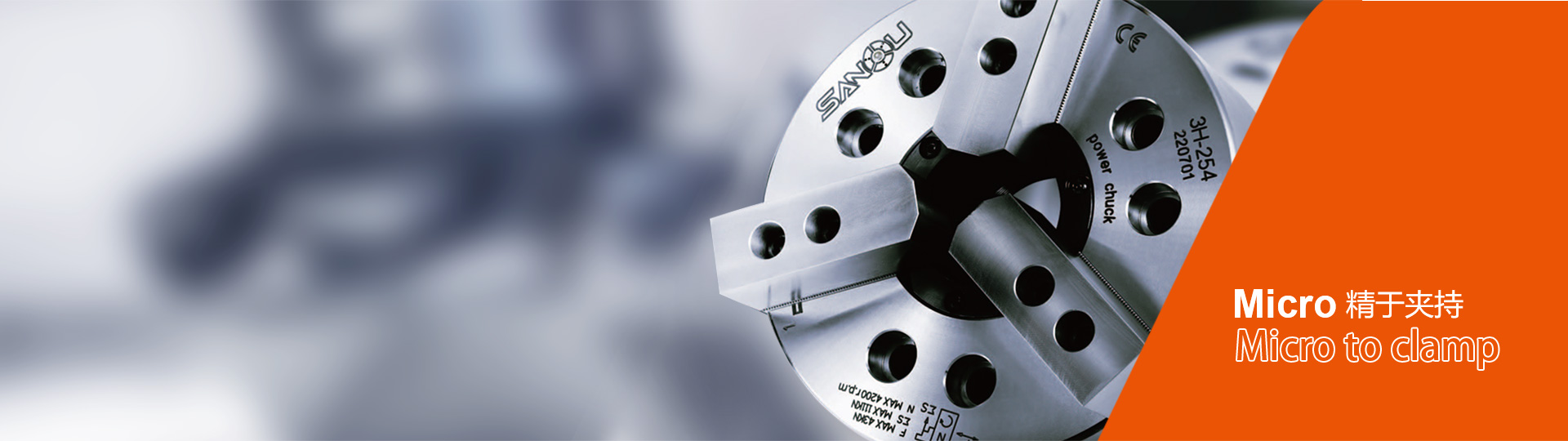

威廉希尔·williamhill中文官方网站Micro μm级超精动卡

将我国的夹持精确度深入推进到廊坊可威廉希尔·williamhill中文官方网站器有限公司级

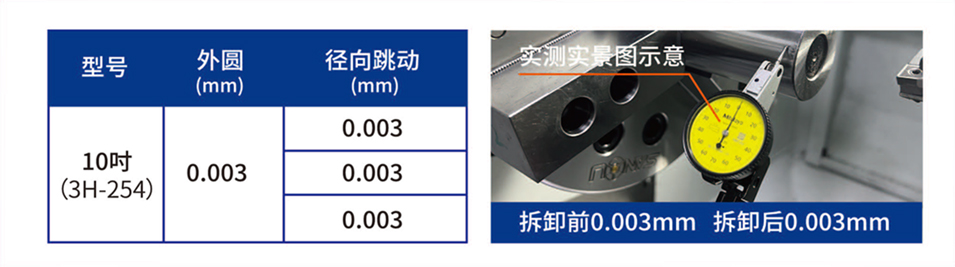

* 特定型号实测精度最高可达3μm

如何保障μm精度

开创性重大升级

关键部件激光淬火  ，—次装夹加工生产定型

运用CrNiMo的合金钢钢 盘体4次热处置加工 欧洲国家进口商热整理法宝

全闭环数字工厂

—物一码一趟追述 MES新动态质控 温控个性定制电火花加工 公差智慧标准配置 百度在线测试探针查测

参数表

尺寸图

DIMENSION DRAWING

夹持力性能曲线

CLAMPING FORCE PERFORMANCE CURVE

尺寸表

DIMENSION TABLE
型号尺寸 A B C D E F G H J K L M N
max.		 O
max.		 O
min.		 P
max.		 P
min.		 Q S T U
max.		 V W X Y 参考图
3H-169A4 169 96 140 20 20 63.513 104.8 82.6 16 6-M10 45 5 32 22.75 9.25 31 19 2 19 31 M55x2 6-M10 60 37 73 Fig-2
3H-169A5 169 91 140 20 15 82.563 116 104.8 16 6-M10 45 5 32 22.75 9.25 26 14 2 19 31 M55x2 3-M6 60 37 73 Fig-1
3H-169A6 169 111 140 20 35 106.385 104.8 1333.4 16 6-M10 45 5 32 22.75 9.25 46 34 2 19 31 M55x2 6-M12 60 37 73 Fig-3
3H-210A5 210 109 170 25 23 82.563 133.4 104.8 14 6-M12 52 5 39 29.75 11.75 37.5 21.5 2 20.5 35 M60x2 6-M10 66 39 95 Fig-2
3H-210A6 210 103 170 25 17 106.385 150 133.4 18 6-M12 52 5 39 29.75 11.75 31.5 15.5 2 20.5 35 M60x2 3-M6 66 39 95 Fig-1
3H-210A8 210 126 170 25 40 139.719 133.4 171.4 24 6-M12 52 5 39 29.75 11.75 54.5 38.5 2 20.5 35 M60x2 6-M16 66 39 95 Fig-3
3H-254A6 254 120 220 30 25 106.375 171.4 133.4 18 6-M16 75 5 51 33.75 14.25 33.5 14.5 2 25 40 M85x2 6-M12 94 43 110 Fig-2
3H-254A8 254 113 220 30 18 139.719 190 171.4 24 6-M16 75 5 51 33.75 14.25 26.5 7.5 2 25 40 M85x2 3-M8 94 43 110 Fig-1
3H-254A11 254 145 220 30 50 196.869 171.4 235 28 6-M16 75 5 51 33.75 14.25 58.5 39.5 2 25 40 M85x2 6-M20 94 43 110 Fig-3

规格表

SPECIFICATION SHEET
型号尺寸 通孔直径
（mm）		 拉杆行程
（mm）		 爪行程直径
（mm）		 最大容许拉力
(KN)		 最高转速
（r.p.m）		 重量
（kg）		 转动惯量
（kg.m³）		 外径夹持范围
（mm）
3H-169A4 45 5.5 22 57 6000 15.5 0.065 15-169
3H-169A5 45 5.5 22 57 6000 14.7 0.062 15-169
3H-169A6 45 5.5 22 57 6000 17.3 0.073 15-169
3H-210A5 52 7.4 33 82 5000 25.8 0.19 20-210
3H-210A6 52 7.4 33 82 5000 25 0.184 20-210
3H-210A8 52 7.4 33 82 5000 29.3 0.217 20-210
3H-254A6 75 8.8 43 111 4200 41 0.37 25-254
3H-254A8 75 88 43 111 4200 38 0.34 25-254
3H-254A11 75 8.8 43 111 4200 48.4 0.436 25-254
